MNIST 데이터로 해보는 CNN (Convolution Neural Network)



CNN (Convolution Neural Network)

CNN

• 이미지 영상인식의 혁명같은 CNN
• CNN은 이미지의 특징을 검출하여, 분류하는 것



• CNN은 특징을 찾는 레이어와 분류를 하는 레이어로 구성됨



Convolutional Filter

• Convolution : 특정 패턴이 있는지 박스로 훑으며 마킹하는 것
• 위 아래선 필터, 좌우선 필터, 대각선 필터, 각종 필터로 해당 패턴이 그림위에 있는지 확인
• 필터는 이미지의 특징을 찾아내기 위한 파라미터 위 그림에서는 주황색의 3 x 3 행렬 (CNN에서 Filter와 Kernel은 같은 의미로 사용됨)
• 필터는 일반적으로 4 x 4 or 3 x 3과 같은 정사각 행렬로 정의됨.
• CNN에서 학습을 통해 필터를 구할 수 있음
• CNN은 입력 데이터를 지정된 간격으로 순회하며 채널별로 합성곱을 하고 모든 채널(컬러의 경우 3개)의 합성곱의 합을 Feature Map로 만듬
• 위 그림은 채널이 1개인 입력 데이터를 (3, 3) 크기의 필터로 합성곱하는 과정을 나타냄



Pooling

• 풀링은 점점 더 멀리서 보는것 -> 그림의 크기를 줄이는것



MaxPooling

• 그림의 사이즈를 점진적으로 줄이는 법 MaxPooling
• n x n(pool)을 중요한 정보(Max) 한개로 줄임
• 선명한 정보만 남겨서 판단과 학습이 쉬워지고 노이즈가 줄면서 덤으로 융통성도 확보됨
• 4 x 4 행렬 -> 2 x 2 행렬이 됨
• Stride : 좌우로 몇칸씩 이동할지 설정, 보통 2 x 2



Conv Layer의 의미

• Conv : 패턴들을 쌓아가며 점차 복잡한 패턴을 인식
• MaxPooling : 사이즈를 줄여가며, 더욱 추상화 해나감



CNN 모델 및 코드

• 위의 내용으로 만든 CNN 모델의 구조와, 파이썬 코드



Zero Padding

• Zero Padding : 이미지의 귀퉁이가 짤리니, 사이즈 유지를 위해 Conv 전에 0을 모서리에 추가하고 시작함



Over Fitting

• 뉴럴넷에 고양이 이미지를 학습 시켰는데, 테스트 이미지가 학습한 이미지와 달라서 제대로 예측하지 못하는 현상
• 즉, 학습 데이터에 과도하게 Fitting되어 있음, 학습 데이터가 아니면 잘 예측하지 못하는것!



Drop Out

- Overfitting을 방지하기 위한 방법 - 학습 시킬때 일부러 정보를 누락시키거나, 중간 중간에 노드를 끄는것



실습

Mnist data load

from tensorflow.keras import datasets

mnist = datasets.mnist

(X_train, y_train), (X_test, y_test) = mnist.load_data()
X_train, X_test = X_train / 255.0, X_test / 255.0

X_train = X_train.reshape((60000, 28 ,28, 1))
X_test = X_test.reshape((10000, 28 ,28, 1))

• 텐서플로우에서 MNIST 데이터를 불러와서, 데이터 정리
• 255.0으로 나눠준 이유는 이미지가 0 ~ 255 사이의 값을 가지고 있어서, MinMaxScale을 적용한것



모델 구성

from tensorflow.keras import layers, models

model = models.Sequential([
    layers.Conv2D(32, kernel_size=(5, 5), strides=(1, 1),
                  padding='same', activation='relu', input_shape=(28, 28, 1)),
    layers.MaxPooling2D(pool_size=(2, 2), strides=(2, 2)),
    layers.Conv2D(64, kernel_size=(2, 2), activation='relu', padding='same'),
    layers.MaxPooling2D(pool_size=(2, 2)),
    layers.Dropout(0.25),
    layers.Flatten(),
    layers.Dense(1000, activation='relu'),
    layers.Dense(10, activation='softmax')
])

model.summary()

Model: "sequential"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
conv2d_2 (Conv2D)            (None, 28, 28, 32)        832
_________________________________________________________________
max_pooling2d_2 (MaxPooling2 (None, 14, 14, 32)        0
_________________________________________________________________
conv2d_3 (Conv2D)            (None, 14, 14, 64)        8256
_________________________________________________________________
max_pooling2d_3 (MaxPooling2 (None, 7, 7, 64)          0
_________________________________________________________________
dropout_1 (Dropout)          (None, 7, 7, 64)          0
_________________________________________________________________
flatten_1 (Flatten)          (None, 3136)              0
_________________________________________________________________
dense_2 (Dense)              (None, 1000)              3137000
_________________________________________________________________
dense_3 (Dense)              (None, 10)                10010
=================================================================
Total params: 3,156,098
Trainable params: 3,156,098
Non-trainable params: 0
_________________________________________________________________



Training

import time

model.compile(optimizer='adam', loss = 'sparse_categorical_crossentropy', metrics=['accuracy'])

start_time = time.time()

hist = model.fit(X_train, y_train, epochs=5, verbose = 1, validation_data=(X_test, y_test))

print(f'Fit Time :{time.time() - start_time}')

Epoch 1/5
1875/1875 [==============================] - 35s 19ms/step - loss: 0.1138 - accuracy: 0.9642 - val_loss: 0.0358 - val_accuracy: 0.9877
Epoch 2/5
1875/1875 [==============================] - 37s 20ms/step - loss: 0.0467 - accuracy: 0.9853 - val_loss: 0.0315 - val_accuracy: 0.9909
Epoch 3/5
1875/1875 [==============================] - 39s 21ms/step - loss: 0.0326 - accuracy: 0.9898 - val_loss: 0.0261 - val_accuracy: 0.9916
Epoch 4/5
1875/1875 [==============================] - 40s 21ms/step - loss: 0.0243 - accuracy: 0.9926 - val_loss: 0.0336 - val_accuracy: 0.9893
Epoch 5/5
1875/1875 [==============================] - 41s 22ms/step - loss: 0.0223 - accuracy: 0.9930 - val_loss: 0.0264 - val_accuracy: 0.9917
Fit Time :190.74329090118408

• Accuracy가 0.99...?



그래프로 보기

import matplotlib.pyplot as plt

plot_target = ['loss' , 'accuracy', 'val_loss', 'val_accuracy']
plt.figure(figsize=(12, 8))

for each in plot_target:
    plt.plot(hist.history[each], label = each)
plt.legend()
plt.grid()
plt.show()

• 학습은 아무 문제없이 잘됨.



Test

score = model.evaluate(X_test, y_test)
print(f'Test Loss : {score[0]}')
print(f'Test Accuracy  : {score[1]}')

313/313 [==============================] - 1s 5ms/step - loss: 0.0264 - accuracy: 0.9917
Test Loss : 0.02644716575741768
Test Accuracy  : 0.9916999936103821

• Test도 0.99..
• 틀린 데이터가 궁금해짐



데이터 예측

import numpy as np

predicted_result = model.predict(X_test)
predicted_labels = np.argmax(predicted_result,  axis=1)
predicted_labels[:10]

array([7, 2, 1, 0, 4, 1, 4, 9, 5, 9])



틀린 데이터

wrong_result = []
for n in range(0, len(y_test)):
    if predicted_labels[n] != y_test[n]:
        wrong_result.append(n)

len(wrong_result)

83

• 총 1만개 데이터 중에 83개를 틀림
• 정확도 엄청나다..

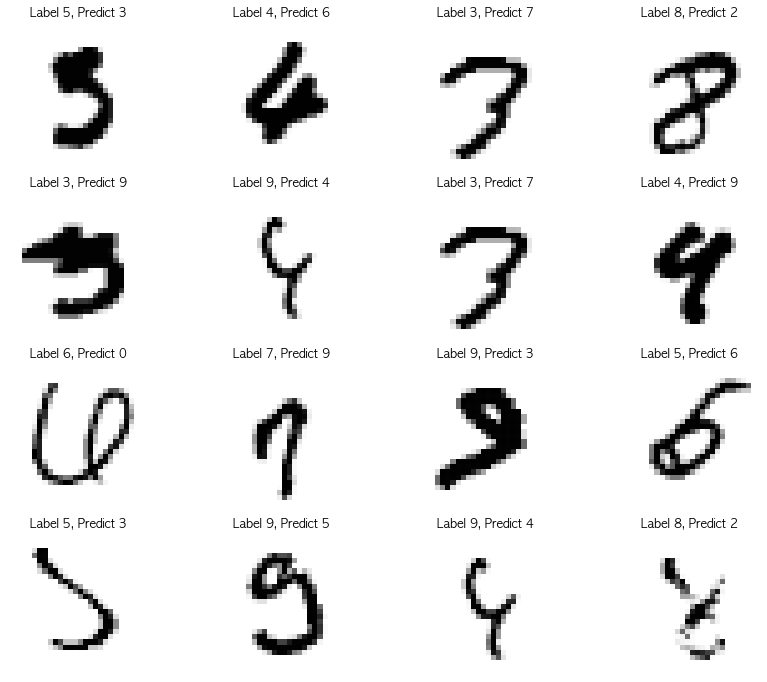

틀린 데이터 16개 보기

import random

samples = random.choices(population=wrong_result, k =16)

plt.figure(figsize=(14, 12))

for idx, n in enumerate(samples):
    plt.subplot(4, 4, idx + 1)
    plt.imshow(X_test[n].reshape(28,28), cmap = 'Greys', interpolation='nearest')
    plt.title('Label ' + str(y_test[n]) + ', Predict ' + str(predicted_labels[n]))
    plt.axis('off')

plt.show()

• 직접봐도 틀릴만한 것들. 1%



Model save

model.save('MNIST_CNN_model.h5')

• model.save를 사용하여 만든 모델을 저장할 수 있음!



요약

• 이미지, 영상의 최강자 CNN을 튜토리얼 해보았다.
• 사실 하용호님의 자료가 너무 쉽게 잘 정리되어있어서 참 좋았다.
• 딥러닝은 코드를 짜면서도 구성도를 생각해야 해서, 정말 어려운듯 하다.
